在射频电路中，锁相环是重要的射频器件，主要用于本地振荡器（LO）电路和射频频率合成器，旨在保持精确的频率稳定性。今天我们来了解锁相环的基础知识。
1）基本组成
锁相环由鉴相器、相位误差检测、滤波器、可变/压控振荡器（VCO）和频率计数器/反馈分频器组成。通过这种方式，较低频率的控制信号可以用作由压控振荡器（VCO）的能力所规定的较高频率输出的参考。本质上，锁相环提供受控输出信号，该受控输出信号是参考信号的相位与反馈信号的相位的比较。锁相环中的相位比较电路的输出控制信号用于调整可变振荡器的输入，从而将锁相环输出的误差消除到精确的频率。这就是锁相这个名字的由来。当相位误差检测电路的稳态输出为零时，输出频率和相位被“锁定”到参考频率和相位。

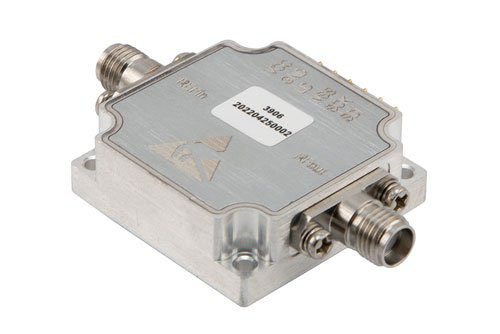

SPI锁相环频率合成器，1 GHz - 6.4 GHz, 50 Hz步进，开云app+15 dBm输出功率，100 MHz参考频率，+4.75 Vdc和SMA输出接口
2）类型
模拟锁相环或线性锁相环：由线性元件和模拟鉴相器、环路滤波器和压控振荡器（VCO）组成。
数字锁相环或全数字锁相环：数字锁相环由数字鉴相器以及模拟VCO和环路滤波器组成，所有元器件均为数字器件的全数字锁相环。
软件锁相环：是指锁相环被抽象到完全在数字信号处理器（DSP）、现场可编程门阵列（FPGA）或专用集成电路（ASIC）的软件。
USB 频率合成器，锁相环 （PLL），10 GHz ~20 GHz ，SMA
3）应用
锁相环广泛用于无线通信收发器、雷达、卫星通信等需要稳定高频源的设备或系统。在测试和测量设备中，锁相环确保测试设备的频率发生器提供稳定和高精度的输出，例如矢量网络分析仪（VNA）和频率发生器/合成器。
